Leistung 03
Positionspläne für die Statik
Ein klarer Positionsplan ist die gemeinsame Grundlage von Statik und Ausführungsplanung. Wir erstellen Positionspläne auf Basis der Architektenplanung – nach Ihrem Positionsschema und mit Ihrem Plankopf.
- Abstimmung auf DeutschLeander Dinser ist Ihr fester Ansprechpartner für Umfang, Rückfragen und Termine.
- FestpreisNach Prüfung der Unterlagen vorab für Ihren Leistungsumfang vereinbart.
- Ihr PlankopfWir zeichnen mit Ihrem Plankopf, nach Ihren Bürovorgaben und Zeichenstandards.
- Vertraulich im HintergrundWir arbeiten vertraulich im Hintergrund. Sie bleiben Ansprechpartner Ihres Auftraggebers.
Geeignet für
- Positionspläne als Grundlage Ihrer statischen Berechnung
- Grundrisse und Schnitte je Geschoss oder für einzelne Bereiche
- Durchgängige Umsetzung Ihres Positionsschemas
- Positionspläne als Ausgangspunkt für Schal- und Bewehrungsplanung
Auch kleine Aufgaben und abgegrenzte Teilplanungen übernehmen wir.
Ergebnis und Dateiformate
- Planunterlagen für Prüfung und Ausführung.
- DWG
- Zeichnungsdaten für die Weiterbearbeitung in Ihrem CAD.
- IFC
- Modellaustausch und Koordination im vereinbarten Umfang.
Alle Pläne mit Ihrem Plankopf und nach Ihren Zeichenstandards. Welche Formate Sie erhalten, legen wir im Angebot fest.
Das umfassen unsere Positionspläne
- Grundrisse und Schnitte je Geschoss
- Positionsnummern nach Ihrem Schema
- Bauteilabmessungen
- Spannrichtungen
- Achsraster und Höhenangaben
Umfang, Planinhalte und Formate legen wir vorab im Angebot fest.
Das benötigen wir von Ihnen
- Architektenplanung (Grundrisse, Schnitte, Ansichten)
- Ihr Positionsschema bzw. Vorgaben zur Nummerierung
- Angaben aus der Statik, soweit bereits vorhanden
- Ihre Bürovorlagen: Plankopf und Zeichenstandards
Die Unterlagen senden Sie uns nach Ihrer Anfrage per E-Mail.
Gut zu wissen
- Wir setzen Ihre statische Berechnung und Ihre Vorgaben zeichnerisch um. Statik und Bemessung liefert Ihr Büro.
- PDF, DWG und IFC liefern wir im vereinbarten Umfang – nicht jedes Format enthält dieselben Inhalte.
- Änderungen vom Nachmittag können je nach Umfang und Absprache häufig am folgenden Morgen vorliegen. Für Projekte und größere Umfänge gilt der vereinbarte Termin.
- Korrekturen an der vereinbarten Planung arbeiten wir ein, in der Regel bis zur Freigabe durch den Prüfer. Neue Planung, zusätzliche Bauteile oder wesentliche Umplanungen bieten wir separat an.
So läuft die Zusammenarbeit
- AnfrageSie beschreiben kurz Projekt, Bauteile und Umfang – über das Formular, per E-Mail oder Telefon.
- Unterlagen und FestpreisWir prüfen Statik, Pläne und Vorgaben und nennen Ihnen Umfang, Formate, Termin und Festpreis.
- Ausarbeitung in AllplanRückfragen stimmt Leander Dinser direkt und auf Deutsch mit Ihnen ab.
- Kontrolle und ÜbergabeNach mehreren internen Kontrollen erhalten Sie die Pläne; Korrekturen zur vereinbarten Planung arbeiten wir ein.

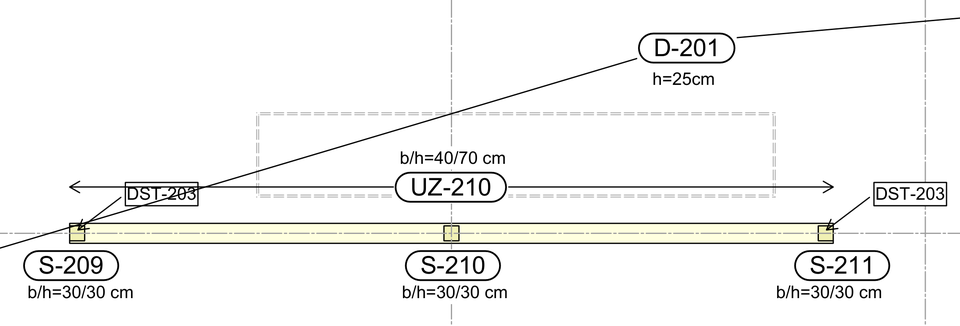

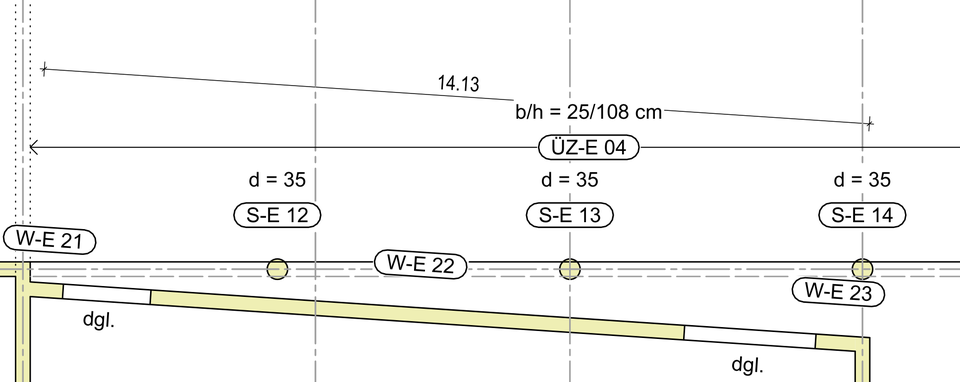

Planbeispiele
Positionsplan-Beispiele als Planungsgrundlage.
Die gezeigten Positionspläne sind bereitgestellte Planungsgrundlagen – sie wurden nicht von CAD-Dinser erstellt. Sie zeigen, mit welchen Unterlagen wir arbeiten.
Fragen
Häufige Fragen.
Was zeigt ein Positionsplan?
Die Gliederung des Tragwerks in einzelne Bauteile (Positionen) mit eindeutiger Nummer, Abmessungen und Spannrichtungen – je Geschoss in Grundriss und Schnitt.
Nach welchem Schema nummerieren Sie die Positionen?
Nach Ihrem. Sie geben das Positionsschema vor, wir setzen es durchgängig um.
Erstellen Sie auch die statische Berechnung?
Die statische Berechnung liefert Ihr Büro. Wir setzen sie zeichnerisch um.
Weitere Leistungen
Auch einzeln oder als Planpaket.
Starten Sie mit einem Bauteil.
Beschreiben Sie kurz Ihr Projekt. Die benötigten Unterlagen fordern wir anschließend per E-Mail an – nach ihrer Prüfung nennen wir Ihnen Termin und Festpreis.
Erstes Bauteil anfragen
