Leistung 04
Stahlbau-Übersichtspläne
Wir erstellen Stahlbau-Übersichtspläne, die die Anordnung der Stahlbauteile und ihre Anschlüsse nachvollziehbar darstellen. Dazu gehören beispielsweise Träger und Stützen sowie Schrauben, Kopf- und Stirnplatten, Fuß- und Ankerplatten.
Grundrisse, Schnitte und erforderliche Anschlussdetails zeigen die vereinbarte Konstruktion mit ihren Abmessungen und Höhen – auf Grundlage Ihrer statischen und konstruktiven Vorgaben.
- Abstimmung auf DeutschLeander Dinser ist Ihr fester Ansprechpartner für Umfang, Rückfragen und Termine.
- FestpreisNach Prüfung der Unterlagen vorab für Ihren Leistungsumfang vereinbart.
- Ihr PlankopfWir zeichnen mit Ihrem Plankopf, nach Ihren Bürovorgaben und Zeichenstandards.
- Vertraulich im HintergrundWir arbeiten vertraulich im Hintergrund. Sie bleiben Ansprechpartner Ihres Auftraggebers.
Geeignet für
- Übersichtspläne zu Ihrer Stahlbau-Statik und Ihren konstruktiven Vorgaben
- Anschlussdetails, etwa Stützenfüße, Trägerstöße oder Treppenauflager
- Teilansichten einzelner Bereiche oder Bauteile
Auch kleine Aufgaben und abgegrenzte Teilplanungen übernehmen wir.
Ergebnis und Dateiformate
- Planunterlagen für Prüfung und Ausführung.
- DWG
- Zeichnungsdaten für die Weiterbearbeitung in Ihrem CAD.
- IFC
- Modellaustausch und Koordination im vereinbarten Umfang.
Alle Pläne mit Ihrem Plankopf und nach Ihren Zeichenstandards. Welche Formate Sie erhalten, legen wir im Angebot fest.
Das umfassen unsere Stahlbau-Übersichtspläne
- Grundrisse und Schnitte mit Abmessungen und Höhen
- Anordnung der Stahlbauteile, z. B. Träger und Stützen
- Anschlussdetails mit Schrauben, Kopf- und Stirnplatten
- Fuß- und Ankerplatten
Umfang, Planinhalte und Formate legen wir vorab im Angebot fest.
Das benötigen wir von Ihnen
- Statische Berechnung und konstruktive Vorgaben, einschließlich der Angaben zu den Anschlüssen
- Architektenplanung
- Projektspezifische Vorgaben
- Ihre Bürovorlagen: Plankopf und Zeichenstandards
Die Unterlagen senden Sie uns nach Ihrer Anfrage per E-Mail.
Gut zu wissen
- Wir setzen Ihre statische Berechnung und Ihre Vorgaben zeichnerisch um. Statik und Bemessung liefert Ihr Büro.
- PDF, DWG und IFC liefern wir im vereinbarten Umfang – nicht jedes Format enthält dieselben Inhalte.
- Änderungen vom Nachmittag können je nach Umfang und Absprache häufig am folgenden Morgen vorliegen. Für Projekte und größere Umfänge gilt der vereinbarte Termin.
- Korrekturen an der vereinbarten Planung arbeiten wir ein, in der Regel bis zur Freigabe durch den Prüfer. Neue Planung, zusätzliche Bauteile oder wesentliche Umplanungen bieten wir separat an.
- Die Bemessung der Anschlüsse gehört nicht zu unserer Leistung. Werkstatt- und Einzelteilzeichnungen sind nur enthalten, wenn das Angebot sie ausdrücklich nennt.
So läuft die Zusammenarbeit
- AnfrageSie beschreiben kurz Projekt, Bauteile und Umfang – über das Formular, per E-Mail oder Telefon.
- Unterlagen und FestpreisWir prüfen Statik, Pläne und Vorgaben und nennen Ihnen Umfang, Formate, Termin und Festpreis.
- Ausarbeitung in AllplanRückfragen stimmt Leander Dinser direkt und auf Deutsch mit Ihnen ab.
- Kontrolle und ÜbergabeNach mehreren internen Kontrollen erhalten Sie die Pläne; Korrekturen zur vereinbarten Planung arbeiten wir ein.
Planbeispiele
Stahlbau-Beispiele: Anschlussdetails und Teilansichten.
Anonymisierte Ausschnitte ohne Plankopf und Projektbezug. Zum Vergrößern ein Beispiel wählen.

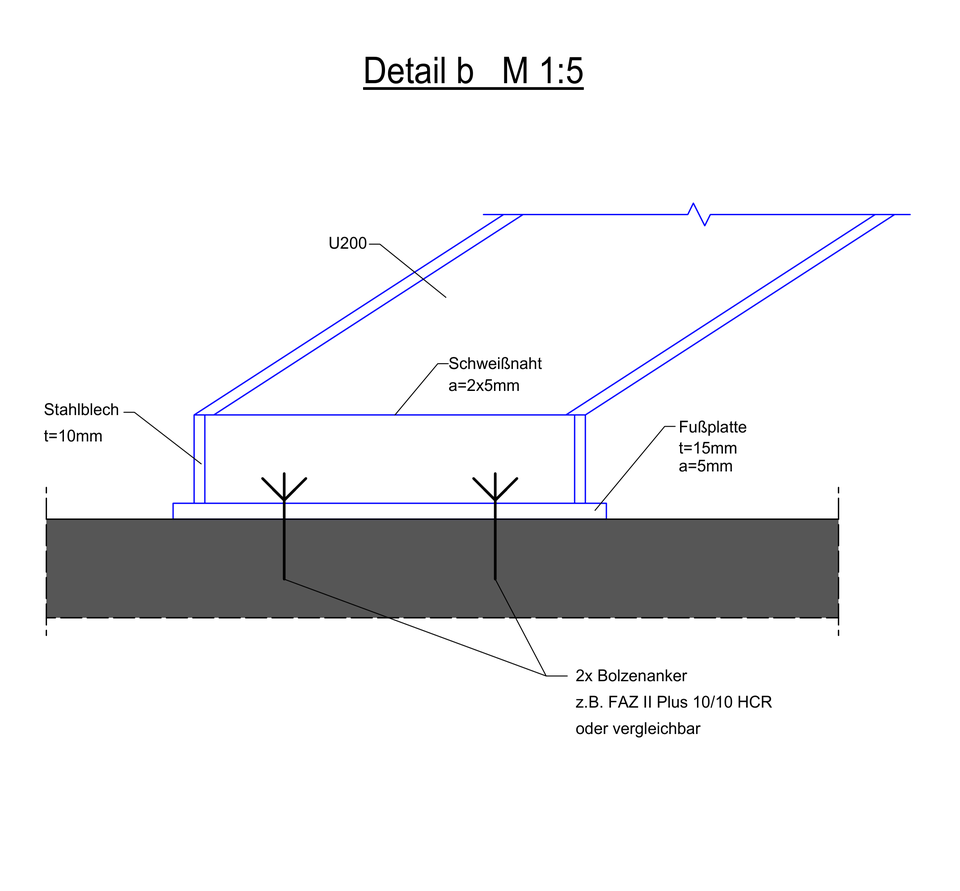

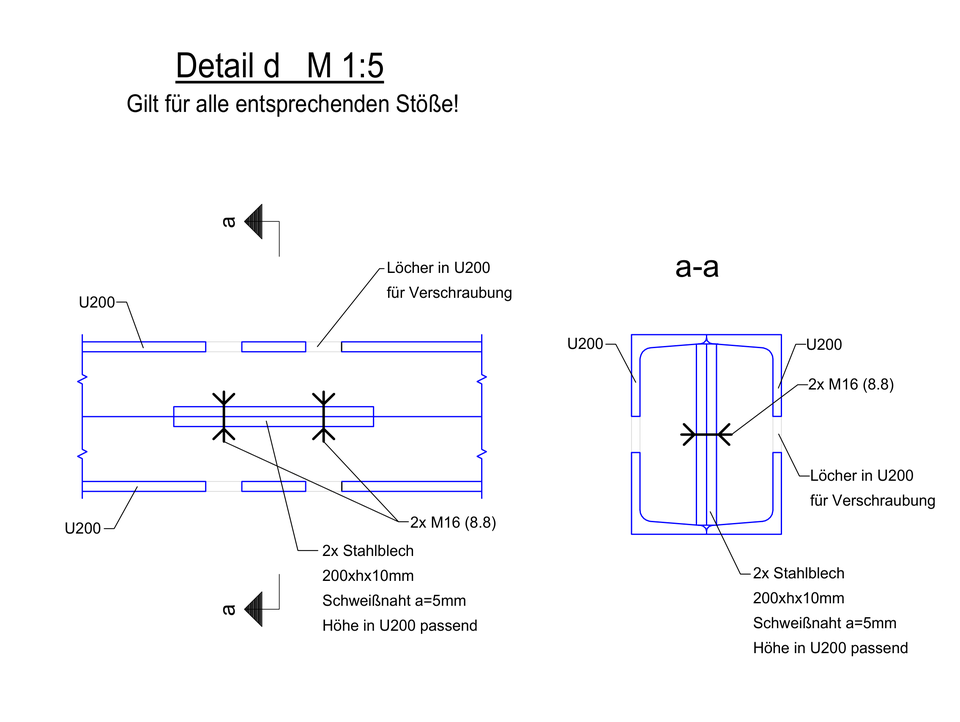

Stahlbau-Anschlussdetails
Die Anschlussdetails und die Teilansicht der Stahltreppe gehören zur selben Treppenkonstruktion.
Übersichtspläne – Teilansichten

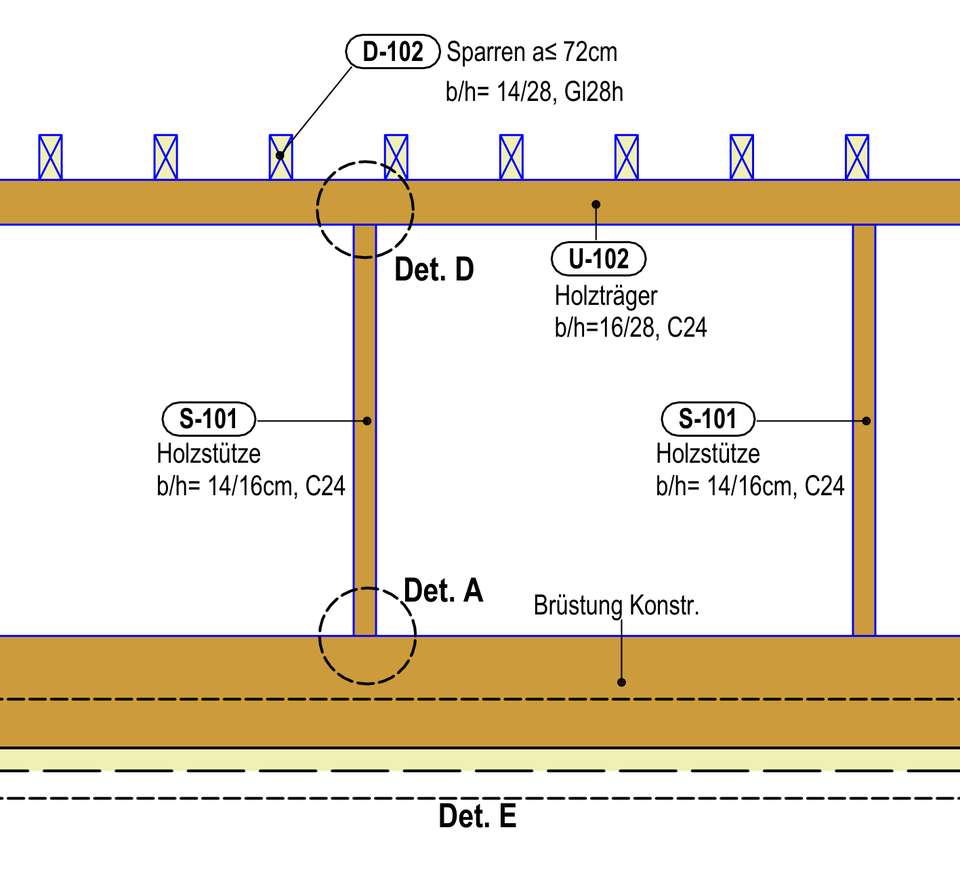

Die zweite Teilansicht zeigt das Holztragwerk eines Dachs – kein Stahlbau.
Fragen
Häufige Fragen.
Was zeigt ein Stahlbau-Übersichtsplan?
Die Anordnung der Stahlbauteile und ihre Anschlüsse: in Grundrissen und Schnitten sowie in den erforderlichen Anschlussdetails – mit Abmessungen und Höhen der vereinbarten Konstruktion.
Bemessen Sie auch die Anschlüsse?
Die statische Berechnung und die konstruktiven Vorgaben liefert Ihr Büro. Wir stellen die vereinbarte Konstruktion zeichnerisch dar.
Weitere Leistungen
Auch einzeln oder als Planpaket.
Starten Sie mit einem Bauteil.
Beschreiben Sie kurz Ihr Projekt. Die benötigten Unterlagen fordern wir anschließend per E-Mail an – nach ihrer Prüfung nennen wir Ihnen Termin und Festpreis.
Erstes Bauteil anfragen
